PONTS JAG – Jonction Autoroutière du Grand-Saconnex

Genève
Category
Charpente, Infrastructures - ponts - passerelles
Tags
caisson, composé-soudé, hauban, pont, structure métallique, tablier orthotrope
About This Project



Objet

3 nouveaux ponts et un pont provisoire pour la jonction autoroutière



Description des travaux

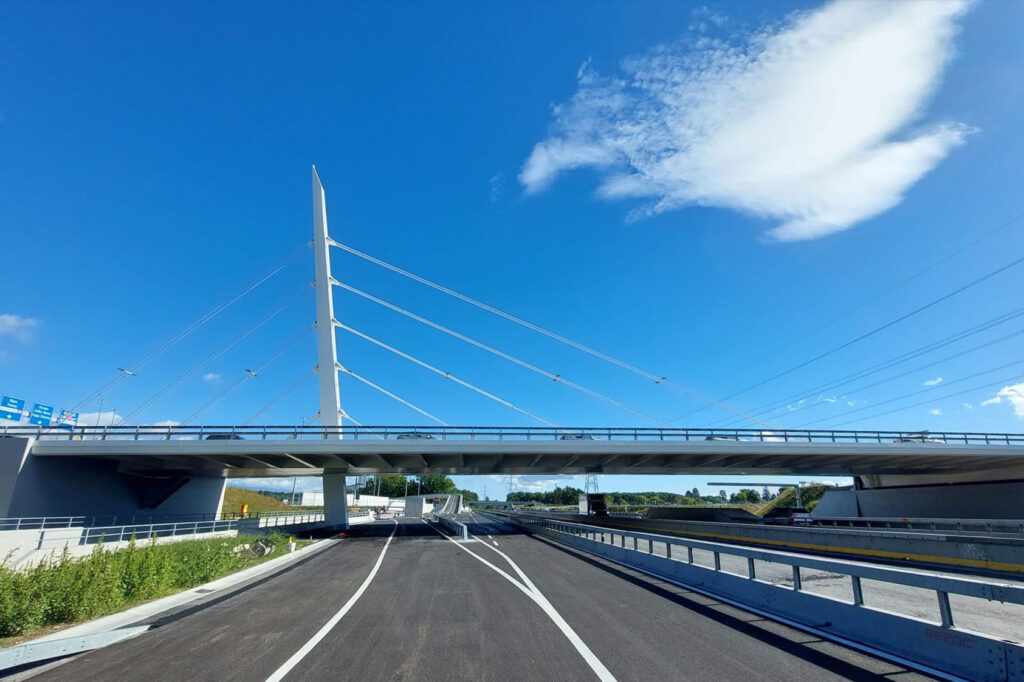

Pont 1 : PS JCT du Grand-Saconnex – pont haubanné

– Tablier métallique orthotrope (~1’000 to)

– Double-nappe de haubans centrale

– Portée : 80.0 m  /  Largeur : 27.4 m  /  Hauteur : 37.0 m (mât)

Vidéo OFROU

Pont 2 : PS de Bois-Brûlé

– Caissons métalliques ouverts en composé-soudé (~200 to)

– Longueur :  135.0 m (5 travées de 16.0 à 25.0 m)

– Largeur caisson : 3.9 m  /  Hauteur caisson : 1.25 m

Pont 3 : PS de Colovrex

– Double-caissons métalliques ouverts en composé-soudé (~200 to)

– Portée : 53.0 m  /  Largeur caisson : 3.8 m  /  Hauteur caisson : 1.8 m

Pont 4 : PS provisoire de Colovrex pour franchissement de l’autoroute

– Profilés laminés HEB900 (~190 to)

– Portée : 30.00 m



Réalisation

2020 – en cours



Maître de l’Ouvrage

Office Fédéral des Routes OFROU



Mandataire

Association 4J for JAG – Walo Bertschinger SA / JPF Construction SA / Perrin Frères SA / Rampini SA



Ingénieur

T-Ingénierie SA

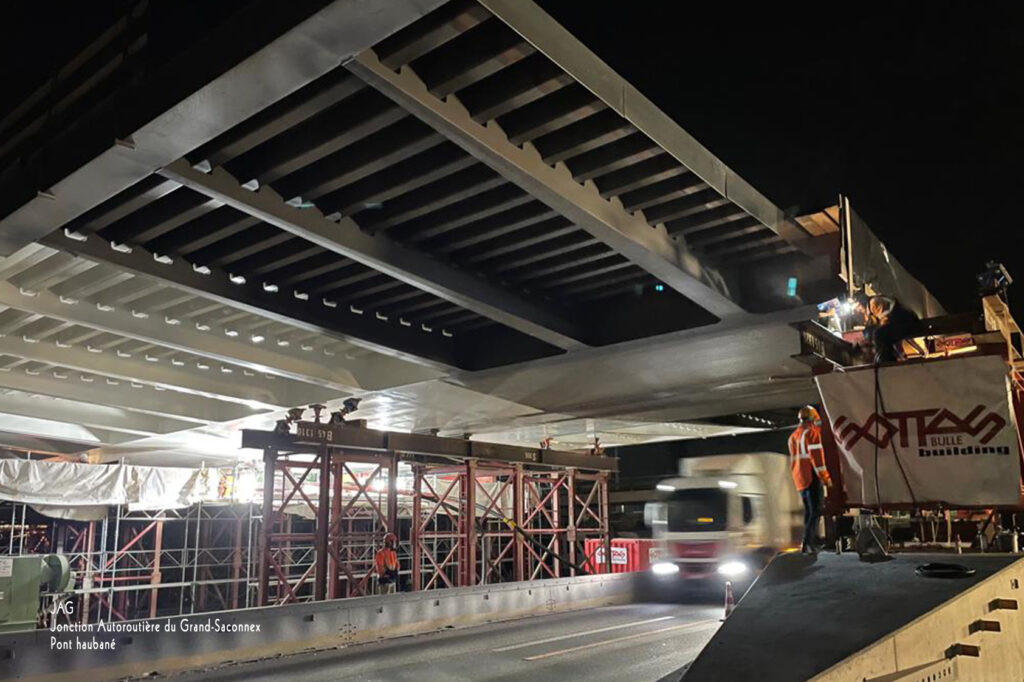

Confédération Suisse_A1 Jonction Grand-Saconnex_lancement pont haubané
